开销评估
Categories:
开销评估
1. 基本配置
| 类别 | 配置项 | 参数**/**设置 |
|---|---|---|
| Shield-Bit 配置 | 有效 Shield-XS 隔离模型 | - |
| 设置 Shield-Bitmap | _ | |
| Shield-Bitmap缓存大小 | 128 × 8 Bytes | |
| KunminghuV2 配置 | TileLink Prototype | - |
| 缓存层级配置 | L1 指令/数据缓存大小 | 64KB |
| L1 指令/数据 TLB | 48-全关联（Full Association） | |
| L2 缓存大小 | 1MB | |
| L3 缓存大小 | 16MB |
2. SPEC2006 性能数据
SPECInt2006 Simpoint est.@3GHz GEOMEAN 44.62 -> 44.29 (0.72% )

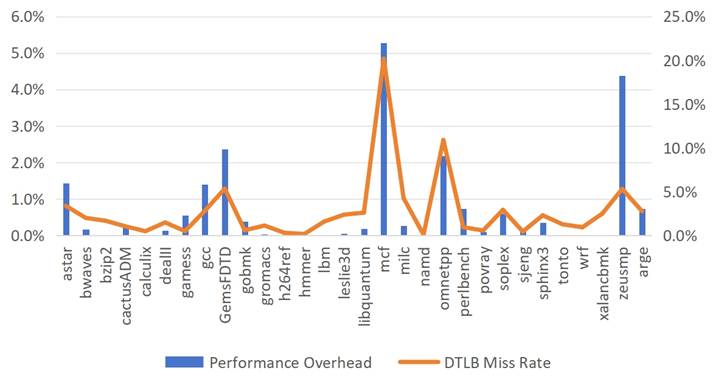

图 9.1 SPEC2006 性能开销
性能开销与DTLB Miss-rate 呈正比。有效的减少 DTLB 和 Shield-bitmap Cache 的miss-rate, 可以进一步提升性能。例如将缓存从 16 项扩展到 128 项，可使 GemsFDTD 的性能开销从 6.51% 降低至 2.36%。
3. 硬件开销
采用7纳米工艺制程，硬件面积开销仅为0.2%。
| 工艺 | 子模块前 (单位: μm2) | 子模块后 (单位: μm2) | 百分比 |
|---|---|---|---|
| T7 | Memblock.withoutBitmap:462415.887238 | Memblock.withBitmap:471410.993566 | +1.94524% |
| T7 | L2TLB.withoutBitmap: 41538.554989 | L2TLB.withBitmap : 50843.978450 | +22.4% |
时序违例
| 模块路径 | clock period | clock uncertainty | data arrival time | setup time | slack |
|---|---|---|---|---|---|
| bitmap FSM -> bitmap Cache Data Reg | 0.333 ns | 0.1 ns | 0.2724 ns | 0.0107 ns | -0.0501 ns |
