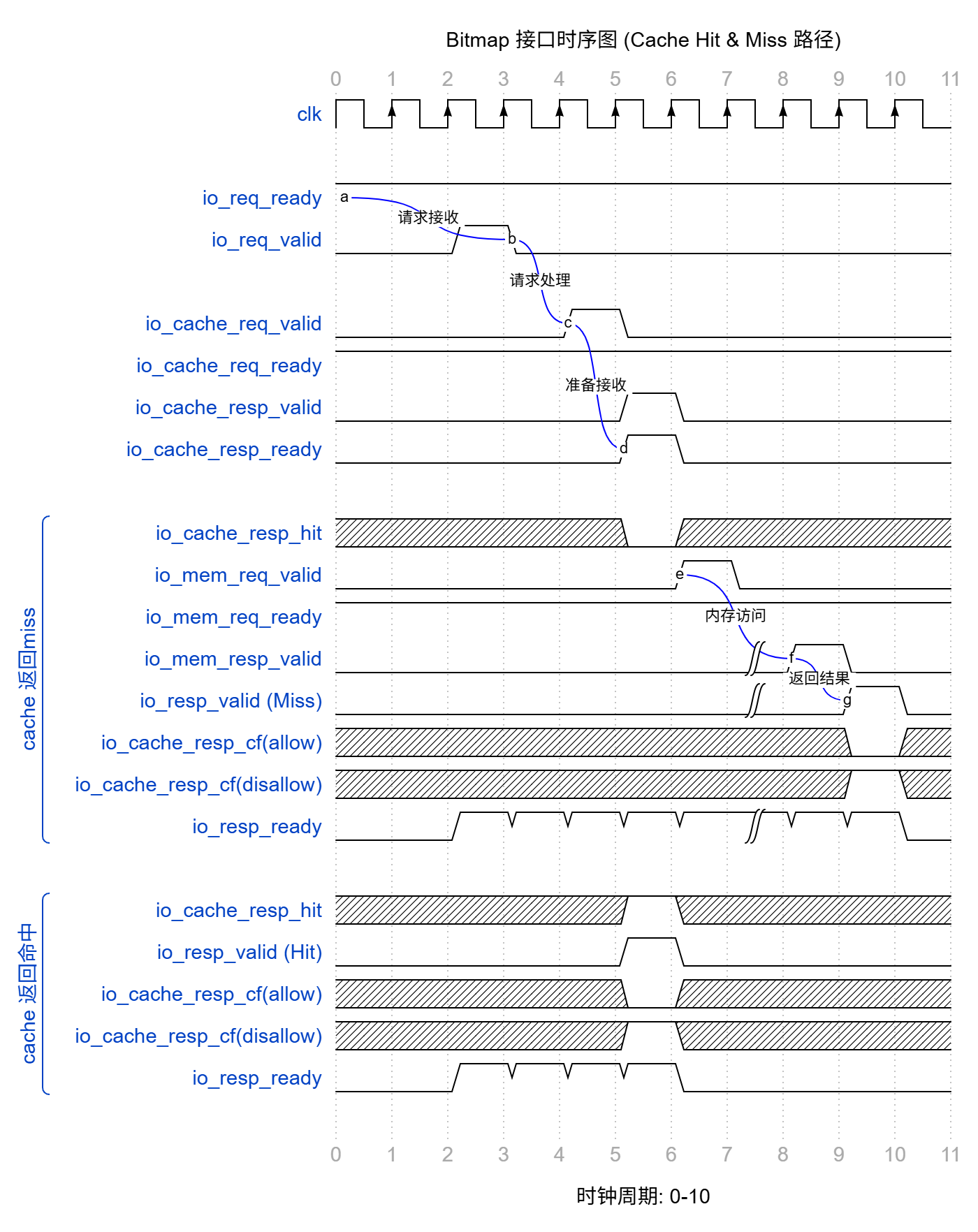

Bitmap接口时序图
Categories:
Bitmap接口时序图
| 信号 | 描述 |
|---|---|
| io_req_ready | 8个fsm中有至少一个idle时为高，可以视为常态高 |
| io_req_valid | 新请求进入时高，平时为低 |
| io_resp_ready | 当请求源（ptw hptw llptw）发送请求，等待返回时会拉高，平时无请求时为低 |
| io_resp_valid | 当返回查询结果时拉高，平时为低 |
| io_mem_req_ready | 有其它mem请求时（ptw llptw hptw）为低，平时为高 |
| io_mem_req_valid | cache miss时发起mem请求拉高，平时为低 |
| io_mem_resp_valid | mem 返回结果拉高，平时为低 |
| io_cache_req_valid | bimap fsm 发起 cache 请求拉高，平时为低 |
| io_cache_req_ready | 常态高 |
| io_cache_resp_valid | io_cache_req_valid下一clk 拉高平时低 |
| io_cache_resp_ready | io_cache_req_valid 下一clk 拉高平时低 |
