Shield-Bitmap Cache

Shield-Bitmap Cache 性能加速

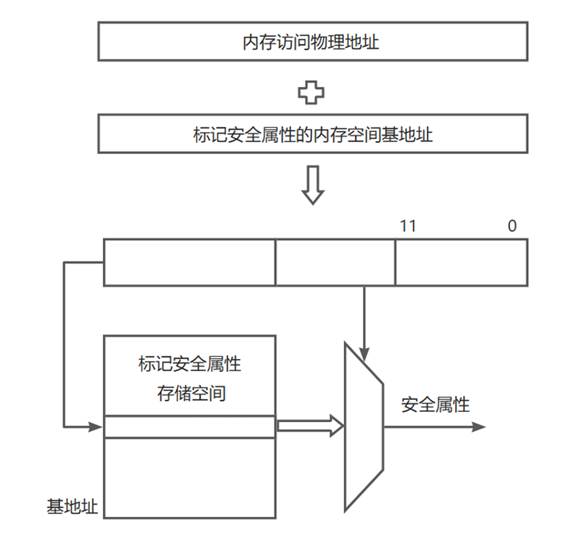

当访问一个物理地址 (PA) 时，硬件通过查找 Shield-XS Bitmap 数据结构中对应的位置来确定该页是否具有安全属性。

查找安全属性的物理地址计算公式如下：

即 Shield-Bitmap 访问地址 = MBMC.BMA + PA[ XLEN-1 : 12 + log₂(XLEN/8) ]

随后用选出对应该 4KB 页的权限。如果对应比特位为 1 ，则表示该页具有安全属性，只能被安全敏感型负载访问；如果为 0 ，则表示该页不具有安全属性，可以被非安全敏感型负载访问。

开启Shield-XS 隔离之后，CPU 内部发起的任何一笔访存操作，都需要对标记安全属性的存储空间发起访问，从内存中获取安全属性的延迟过长，使得系统的性能变差。

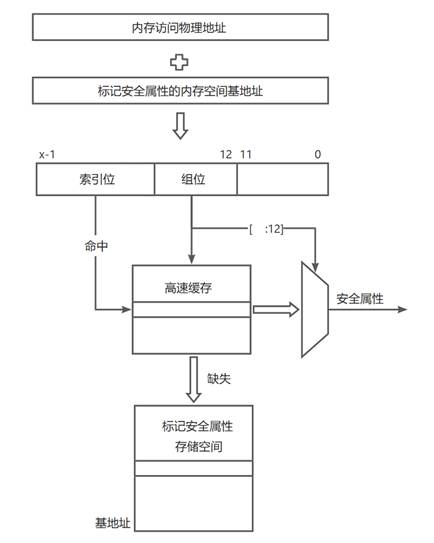

为了Shield-XS 隔离带来的性能损失，利用了程序的局部性，增加了Shield-Bitmap Cache, 当任何一笔访存需要获取安全属性时，优先从Shield-Bitmap Cache 中读取，只有Shield-Bitmap Cache Miss时，才会发起访存请求。
