机器模式Bitmap控制状态寄存器

机器模式 Bitmap控制状态寄存器

寄存器名称	MBMC（Machine BitMap Control）
特权模式	机器模式
寄存器编号	0xBC2
读写权限	可读可写
功能描述	用来控制Shield-bitmap 的使能、同步、Shield-XS Bitmap 基地址等

地址	字段	描述
[61:3]	BMA (Bitmap Address)	Shield-XS Bitmap 基地址指定 Bitmap 数据结构在物理内存中的起始地址。
2	CMODE (Current Mode)	表明当前执行模式CMODE = 1，表示安全模式CMODE = 0, 表示非安全模式。
1	BCLEAR (Bitmap Clear)	Shield-XS Bitmap 同步位BCLEAR = 1，表示刷新所有Shield-bit 副本。注：实际使用过程，可结合HFence 指令
0	BME (Bitmap Enable)	Shield-XS 使能位当 BME 置为 1 时，启用 Bitmap 功能。一旦启用，无法关闭，也无法修改 Bitmap 的基地址。

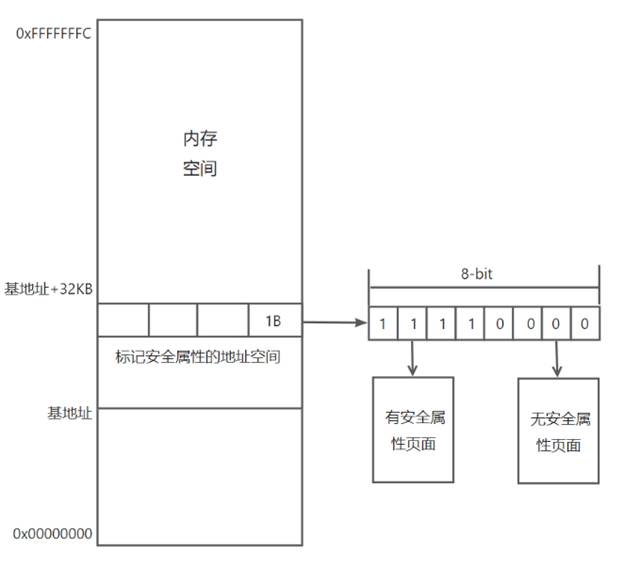

Shield-XS Bitmap数据结构

上图为Shield-XS Bitmap的数据结构，所有的Shield-XS Bitmap权限数据都被存放在一块连续的物理内存区域中。其中基地址是存放Shield-XS Bitmap 数据结构的内存区域的起始物理地址。这个地址可以通过MBMC寄存器中的 BMA字段进行配置。

Shield-XS Bitmap 数据结构的大小取决于系统内存的大小。每个4k物理页对应一个比特位。一个4k页对应的权限根据其物理地址存放在Shield-XS Bitmap 数据结构中，其位置可以通过基地址加上该4k页物理地址的偏移量计算得出。

当BME =1 （开启bitmap）且CMODE= 0 （当前模式处于非安全模式）时，会进行bitmap检查。当bitmap 检查当前4k页 bitmap属性为1（安全页面）时，会触发访问错误（access fault）。

当BME =1 （开启bitmap）且CMODE= 1 （当前模式处于安全模式）。无论安全还是非安全页面，当前状态都允许访问，因此无需进行bitmap检查。

当BME =0 （关闭bitmap）无需进行bitmap检查。
