WayLookup

WayLookup

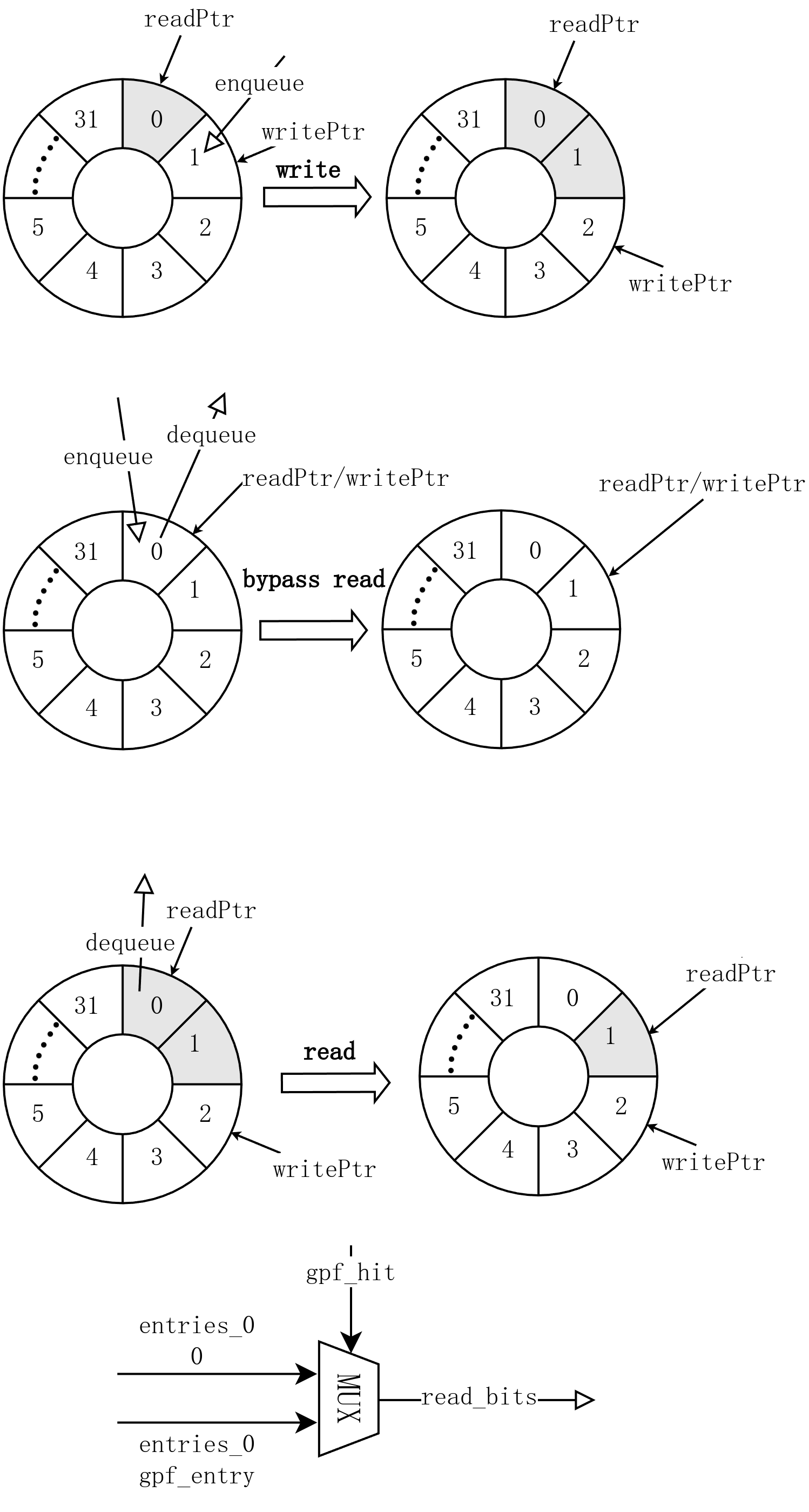

WayLookup 读写结构
WayLookup 读写结构

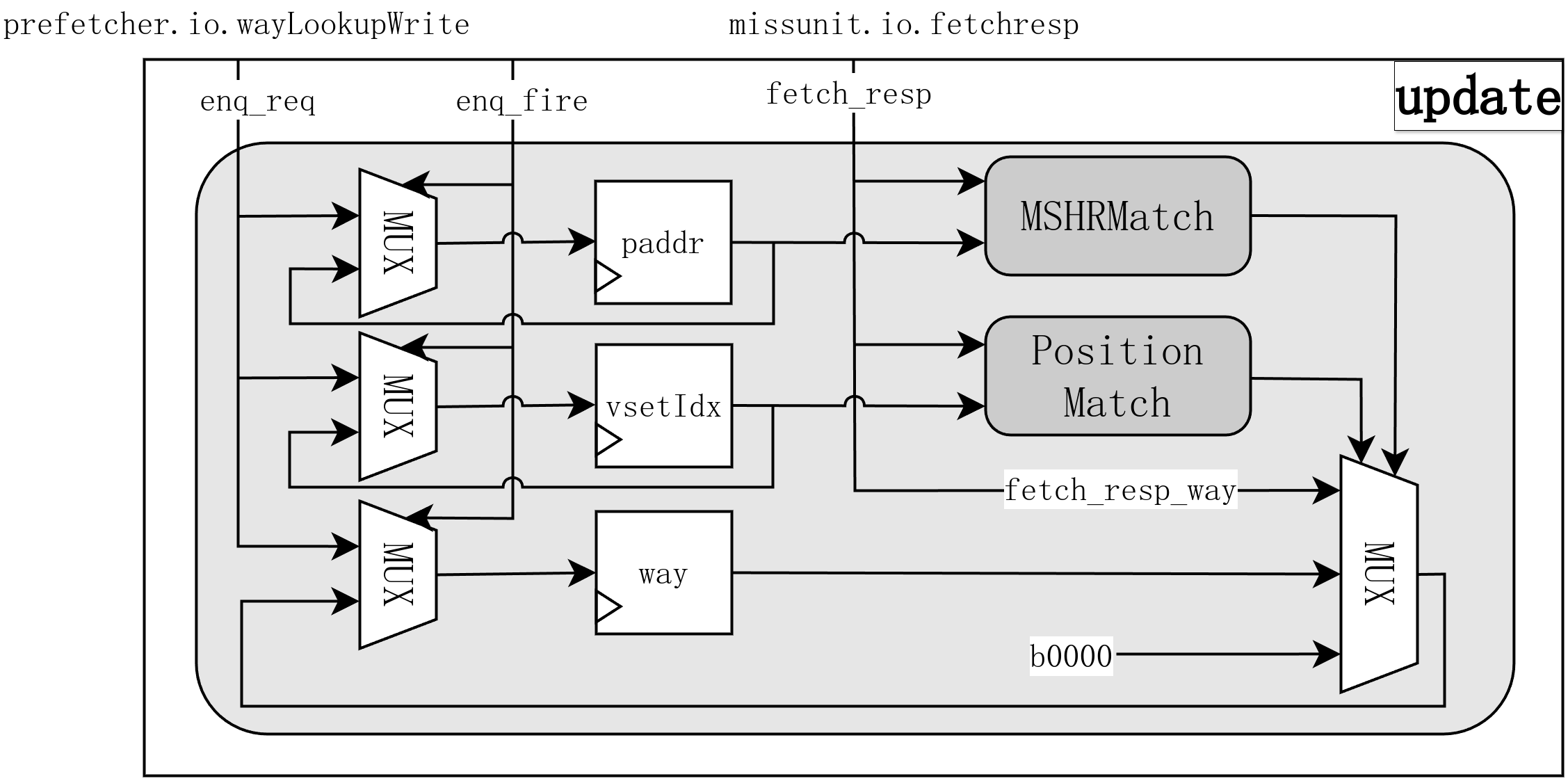

WayLookup 更新结构
WayLookup 更新结构

  • 内部是 FIFO 环形队列结构。暂存 IPrefetchPipe 查询 MetaArray 和 ITLB 得到的元数据,以备 MainPipe 使用。同时监听 MSHR 写入 SRAM 的 cacheline,对命中信息进行更新。
  • 通过 readPtr 和 writePtr 来管理读写位置。当有 flush 信号时,读写指针都会被重置。当写入数据时,写指针递增;读取时,读指针递增。需要处理队列的空和满的情况,empty 是读指针等于写指针,而 full 则是两者的值相同且标志位不同。
  • 处理 GPF 的部分,有一个 gpf_entry 寄存器,存储 GPF 的相关信息。当写入的数据包含 GPF 异常时,需要将信息存入 gpf_entry,并记录当前的写指针位置到 gpfPtr。当读取的时候,如果当前读指针的位置与 gpfPtr 匹配,并且 gpf_entry 有效,那么就将 GPF 信息一并输出。
  • IPrefetchPipe 向其写入 WayLookupInfo 信息(包括 vSetIdx,waymask,ptag,itlb_exception,itlb_pbmt,meta_codes,gpaddr,isForVSnonLeafPTE)。
    • 写入前,需要考虑队列是否已满,以及是否有 GPF 阻塞。如果有 GPF 信息待读取且未被处理,则写入需要等待,防止覆盖 GPF 信息。写入时,如果数据中包含 GPF 异常,就将信息存入 gpf_entry,并更新 gpfPtr。
  • MainPipe 从其读出 WayLookupInfo 信息。
    • 在读取上,有两种情况:当队列为空但有写请求时,可以直接将写的数据旁路(bypass)给读端口;否则就从 entries 数组中读取对应读指针的数据。同时,如果当前读的位置存在 GPF 信息,就将 GPF 信息一起输出,并在读取后清除有效位。
  • 允许 bypass(当队列为空但有写请求时,可以直接将写的数据旁路给读端口),为了不将更新逻辑的延迟引入到 DataArray 的访问路径上,在 MSHR 有新的写入时禁止出队,MainPipe 的 S0 流水级也需要访问 DataArray,当 MSHR 有新的写入时无法向下走,所以该措施并不会带来额外影响。
  • MissUnit 向其写入命中信息。

GPaddr 省面积机制

由于 gpaddr 仅在 guest page fault 发生时有用,并且每次发生 gpf 后前端实际上工作在错误路径上,后端保证会送一个 redirect(WayLookup flush)到前端(无论是发生 gpf 前就已经预测错误/发生异常中断导致的;还是 gpf 本身导致的),因此在 WayLookup 中只需存储 reset/flush 后第一个 gpf 有效时的 gpaddr。对双行请求,只需存储第一个有 gpf 的行的 gpaddr。

在实现上,把 gpf 相关信号(目前只有 gpaddr)与其它信号(paddr,etc.)拆成两个 bundle,其它信号实例化 nWayLookupSize 个,gpf 相关只实例化一个寄存器。同时另用一个 gpfPtr 指针。总计可以节省$(\text{nWayLookupSize}\times2-1)\times \text{GPAddrBits} - \log_2{(\text{nWayLookupSize})} - 1$bit 的寄存器。 当 prefetch 向 WayLookup 写入时,若有 gpf 发生,且 WayLookup 中没有已经存在的 gpf,则将 gpf/gpaddr 写入 gpf_entry 寄存器,同时将 gpfPtr 设置为此时的 writePtr。 当 MainPipe 从 WayLookup 读取时,若 bypass,则仍然直接将 prefetch 入队的数据出队;否则,若 readPtr === gpfPtr,则读出 gpf_entry;否则读出全 0。 需要指出:

  1. 考虑双行请求,gpaddr 只需要存一份(若第一行发生 gpf,则第二行肯定也在错误路径上,不必存储),但 gpf 信号本身仍然需要存两份,因为 ifu 需要判断是否是跨行异常。
  2. readPtr===gpfPtr 这一条件可能导致 flush 来的比较慢时 readPtr 转了一圈再次与 gpfPtr 相等,从而错误地再次读出 gpf,但如前所述,此时工作在错误路径上,因此即使再次读出 gpf 也无所谓。
  3. 需要注意一个特殊情况:一个跨页的取指块,其 32B 在前一页且无异常,后 2B 在后一页且发生 gpf,若前 32B 正好是 16 条 RVC 压缩指令,则 IFU 会将后 2B 及对应的异常信息丢弃,此时可能导致下一个取指块的 gpaddr 丢失。需要在 WayLookup 中已有一个未被 MainPipe 取走的 gpf 及相关信息时阻塞 WayLookup 的入队(即 IPrefetchPipe s1 流水级),见 PR#3719。

WayLookup 的功能点和测试点

刷新操作

  • 接收到全局刷新刷新信号 io.flush 后,读、写指针和 GPF 信息都被重置。
  1. 刷新读指针
  • io.flush 为高时,重置读指针。
  • readPtr.value 为 0, readPtr.flag 为 false。
  1. 刷新写指针
  • io.flush 为高时,重置写指针。
  • writePtr.value 为 0, writePtr.flag 为 false。
  1. 刷新 GPF 信息
  • io.flush 为高时,重置 GPF 信息。
  • gpf_entry.valid 为 0, gpf_entry.bits 为 0。

读写指针更新

  • 读写信号握手完毕之后(io.read.fire/io.write.fire 为高),对应指针加一。
  • 因为是在环形队列上,所以超过队列大小后,指针会回到队列头部。
  1. 读指针更新
  • 当 io.read.fire 为高时,读指针加一。
  • readPtr.value 加一。
  • 如果 readPtr.value 超过环形队列的大小,readPtr.flag 会翻转。
  1. 写指针更新
  • 当 io.write.fire 为高时,写指针加一。
  • writePtr.value 加一。
  • 如果 writePtr.value 超过环形队列的大小,writePtr.flag 会翻转。

更新操作

  • MissUnit 处理完 Cache miss 后,向 WayLookup 写入命中信息,也就是 update 操作。
  • 情况分为两种:
    • 命中:更新 waymask 和 meta_codes。
    • 未命中:重置 waymask。
  1. 命中更新
  • MissUnit 返回的更新信息和 WayLookup 的信息相同时,更新 waymask 和 meta_codes。
  • vset_same 和 ptag_same 为真。
  • waymask 和 meta_codes 更新。
  • hits 对应位为高。
  1. 未命中更新
  • vset_same 和 way_same 为真。
  • waymask 清零。
  • hit 对应位为高。
  1. 不更新
  • 其他情况下不更新。
  • vset_same 为假或者 ptag_same 和 way_same 都为假。
  • hits 对应位为低。

读操作

  • 读操作会根据读指针从环形队列中读取信息。
  • 如果达成了绕过条件,优先绕过。
  1. Bypass 读
  • 队列为空,并且 io.write.valid 写有效时,可以直接读取,而不经过队列。
  • empty 和 io.write.valid 都为真。
  • io.read.bits = io.write.bits
  1. 读信号无效
  • 队列为空(readPtr === writePtr)且写信号 io.write.valid 为低。
  • io.read.valid 为低,读信号无效。
  1. 正常读
  • 未达成绕过条件(empty 和 io.write.valid 至少有一个为假)且 io.read.valid 为高。
  • 从环形队列中读取信息。
  • io.read.bits.entry = entries(readPtr.value)
  1. gpf 命中
  • io.read.valid 为高,可以读。
  • 当 gpf_hits 为高时,从 GPF 队列中读取信息。
  • io.read.bits.gpf = gpf_entry.bits
  1. gpf 命中且被读取
  • io.read.valid 为高,可以读。

    also clear gpf_entry.valid when it’s read

  • 当 gpf 命中且被读取其时(io.read.fire 为高),gpf_entry.valid 会被置为 0。

  1. gpf 未命中
  • io.read.valid 为高,可以读。
  • io.read.bits.gpf 清零。

写操作

  • 写操作会根据写指针从环形队列中读取信息。
  • 如果有 gpf 停止,就会停止写。
  1. gpf 停止

    if there is a valid gpf to be read, we should stall write

  • gpf 队列数据有效,并且没有被读取或者没有命中,就会产生 gpf 停止,此时写操作会被停止。
  • gpf_entry.valid && !(io.read.fire && gpf_hit) 为高时,写操作会被停止(io.write.ready 为低)。
  1. 写就绪无效
  • 当队列为满((readPtr.value === writePtr.value) && (readPtr.flag ^ writePtr.flag))或者 gpf 停止时,写操作会被停止。
  • (io.write.ready 为低)
  1. 正常写
  • 当 io.write.valid 为高时(没满且没有 gpf 停止),写操作会被执行。
  • 正常握手完毕 io.write.fire 为高。
  • 写信息会被写入环形队列。
  • entries(writePtr.value) = io.write.bits.entry。

有 ITLB 异常的写

  • 前面与正常写相同,只不过当写信息中存在 ITLB 异常时,会更新 gpf 队列和 gpf 指针。
  • 此时如果已经被绕过直接读取了,那么就不需要存储它了。
      1. 被绕过直接读取了
      • can_bypass 和 io.read.fire 都为高。
      • gpf_entry.valid 为 false。
      • gpf_entry.bits = io.write.bits.gpf
      • gpfPtr = writePtr
      1. 没有被绕过直接读取
      • can_bypass 为低。
      • gpf_entry.valid 为 true。
      • gpf_entry.bits = io.write.bits.gpf
      • gpfPtr = writePtr
