MainPipe 为 ICache 的主流水,为三级流水设计,负责从 DataArray 中读取数据,pmp 检查,缺失处理,并且将结果返回给 IFU。

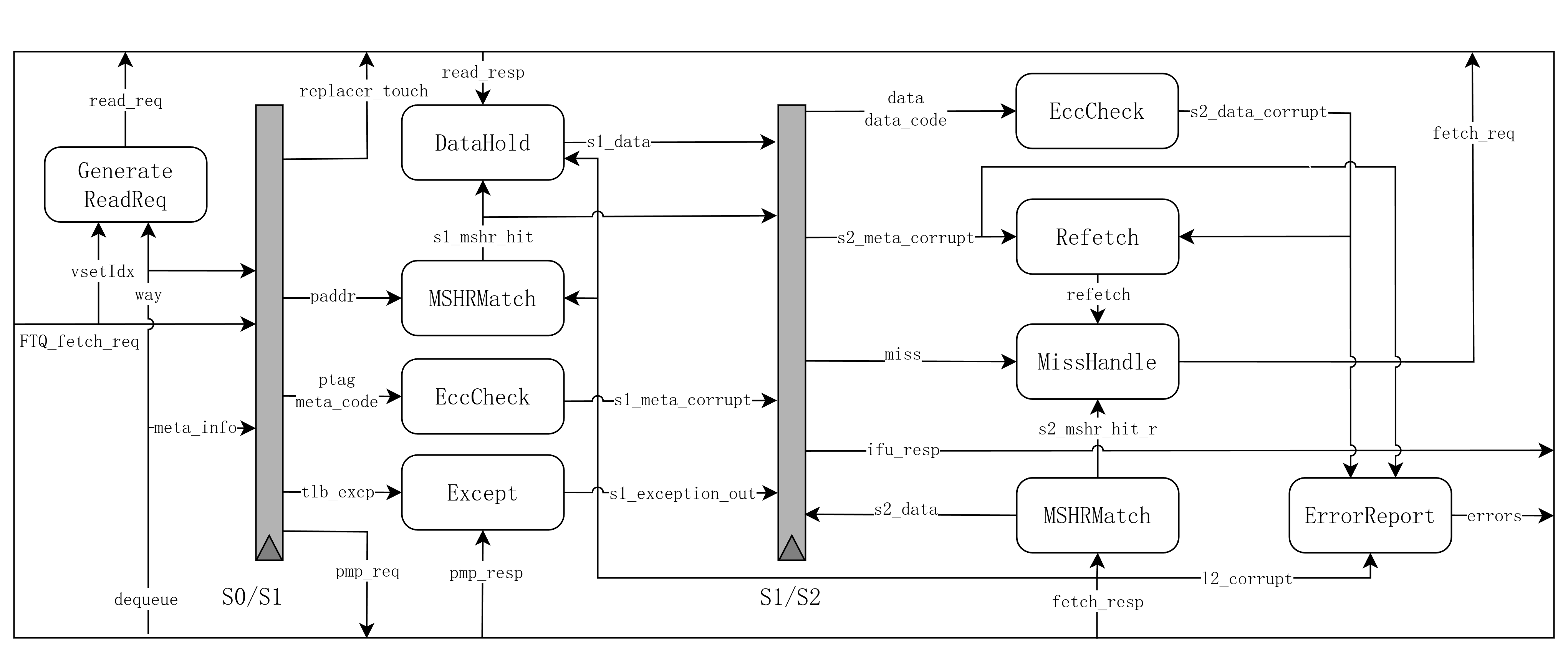

MainPipe结构示意图
MainPipe结构示意图

  1. 从 WayLookup 获取信息,访问 DataArray 单路(S0 阶段) 在 S0 流水级,从 WayLookup 获取元数据,包括路命中信息和 ITLB 查询结果,访问 DataArray 的单路,如果 DataArray 正在被写或 WayLookup 中没有有效表项,流水线就会阻塞。每次重定向后,FTQ 中同一个请求被同时发送到 MainPipe 和 IPrefetchPipe 中,MainPipe 始终需要等待 IPrefetchPipe 将请求的查询信息写入 WayLookup 后才能向下走,导致了 1 拍重定向延迟,当预取超过取指时,该延迟就会被覆盖。
  • 接收并解析来自 FTQ 的取指请求,提取必要的请求信息,如虚拟地址、缓存组索引、块内偏移、是否为双行读、后端的异常信息。
  • 从 WayLookup 模块获取缓存命中信息和 TLB 信息,包括 waymask、物理标签、虚拟机物理地址、是否为叶节点、 ITLB 异常、ITLB 的 PBMT 信息、缓存元数据的校验码。
  • 访问 DataArray 的单路,如果 DataArray 正在被写或 WayLookup 中没有有效表项,流水线就会阻塞。
  • 每次重定向后,FTQ 中同一个请求被同时发送到 MainPipe 和 IPrefetchPipe 中,MainPipe 始终需要等待 IPrefetchPipe 将请求的查询信息写入 WayLookup 后才能向下走,导致了 1 拍重定向延迟,当预取超过取指时,该延迟就会被覆盖。
  1. 接收上一个阶段的信息并进行数据暂存、PMP 检查、从 DataArray 获取读响应异常合并、替换策略更新以及监控 MissUnit(S1 阶段)
  • 寄存并延迟 S0 阶段信息
    • 从 S0 获取的地址、tag、命中方式(waymask)、TLB 异常标志、下一拍要用的数据等,都会在 S1 寄存一拍,保证在流水线停顿时也能维持正确值。
  • Meta ECC 检查
    • 对 S0 读出的 meta 和其校验码(ECC/Parity)进行比对,判断是否发生错误。如果关闭 parity 功能,则跳过该检查。
  • 更新 replacer
    • 对确定命中的访问请求,进行“touch”更新,标记最近使用过的 way,以便后续替换算法正确运行。
  • PMP 检查
    • 根据 S0 得到的物理地址(paddr),在 S1 对其进行 PMP 检查,判断是否拥有执行权限、是否为 MMIO 等。在当拍收到响应,将结果寄存到下一流水级进行处理。
    • 需要指出,IPrefetchPipe s1 流水级也会进行 PMP 检查,和此处的检查实际上是完全一样的,分别检查只是为了优化时序(避免 ITLB(reg) -> ITLB.resp -> PMP.req -> PMP.resp -> WayLookup.write -> bypass -> WayLookup.read -> MainPipe s1(reg) 的超长组合逻辑路径)。
  • 异常合并
    • 将 ITLB 与 PMP 异常进行优先级合并,产生最终的异常标记。
  • 选择数据来源:MSHR 或 SRAM
    • 接收 DataArray 返回的 data 和 code 并寄存,同时监听 MSHR 的响应,当 DataArray 和 MSHR 的响应同时有效时,后者的优先级更高。当 MSHR 已在填充一些数据,如果当前请求与 MSHR 命中,可以在 S1 阶段直接选用 MSHR 的数据,而不必依赖 SRAM 读出的结果。
  1. 监控 MissUnit,在 ECC 校验、异常处理和缺失处理之后,将最终的数据、异常信息传递给 IFU,完成取指流程(S2 阶段)
  • ECC 校验
    • DataArray ECC 校验,对 S1 流水级寄存的 code 进行校验,生成 data 是否损坏信号 s2_data_corrupt。如果校验出错,就将错误报告给 BEU。
    • MetaArray ECC 校验,IPrefetchPipe 读出 MetaArray 的数据后会直接进行校验,并将校验结果随命中信息一起入队 WayLookup 并随 MainPipe 流水到达 S2 级(meta_corrupt 信号),在此处随 DataArray 的 ECC 校验结果一起报告给 BEU。
  • 监控 MissUnit 响应端口
    • 检查当前 S2 阶段的请求是否与 MSHR 中的条目匹配,命中时寄存 MSHR 响应的数据,为了时序在下一拍才将数据发送到 IFU。
    • 更新 Data 和其是否来自 MSHR 的信息。
    • 更新 s2_hits 和处理异常。
    • 处理 L2 Cache 的 Corrupt 标志。
  • 缺失处理,发送 Miss 请求到 MSHR
    • 计算是否需要重新获取(Refetch)。
    • 通过是否命中、ECC 错误、正确跨行、是否异常和是否属于 MMIO 区域来发送 Miss 请求。
    • 设置 Arbiter 合并多个端口的 Miss 请求,确保一次只处理一个请求,同时有避免重复请求的设置。
    • 判断 Fetch 是否完成。
    • 生成 L2 Cache 的异常标记,再将当前 S2 阶段的异常(包括 ITLB、PMP)与 L2 Cache 的异常进行合并。
  • 响应 IFU
    • 将最终的数据、异常信息传递给 IFU,完成取指流程。
    • 根据请求是否为跨行,决定如何处理双行数据。
  • 报告 TileLink 的 Corrupt 错误
    • 对于每个端口,如果在当前周期 s2_fire 时检测到来自 L2 Cache 的数据 corrupt 错误,就将错误报告给 BEU。

MainPipe 的功能点和测试点

访问 DataArray 的单路

根据从 WayLookup 获取信息,包括路命中信息和 ITLB 查询结果还有 DataArray 当前的情况,决定是否需要从 DataArray 中读取数据。

  1. 访问 DataArray 的单路
    • 当 WayLookup 中的信息表明路命中时,ITLB 查询成功,并且 DataArray 当前没有写时,MainPipe 会向 DataArray 发送读取请求,以获取数据。
    • s0_hits 为高(一路命中),s0_itlb_exception 信号为零(ITLB 查询成功),toData.last.ready 为高(DataArray 没有正在进行的写操作)。
    • toData.valid 信号为高,表示 MainPipe 向 DataArray 发出了读取请求。
  2. 不访问 DataArray(Way 未命中) ==会访问,但是返回数据无效==
    • 当 WayLookup 中的信息表明路未命中时,MainPipe 不会向 DataArray 发送读取请求。
    • s0_hits 为低表示缓存未命中
    • toData.valid 信号为低,表示 MainPipe 未向 DataArray 发出读取请求。
  3. 不访问 DataArray(ITLB 查询失败)==会访问,但是返回数据无效==
    • 当 ITLB 查询失败时,MainPipe 不会向 DataArray 发送读取请求。
    • s0_itlb_exception 信号不为零(ITLB 查询失败)。
    • toData.valid 信号为低,表示 MainPipe 未向 DataArray 发出读取请求。
  4. 不访问 DataArray(DataArray 正在进行写操作)
    • 当 DataArray 正在进行写操作时,MainPipe 不会向 DataArray 发送读取请求。
    • toData.last.ready 信号为低,表示 DataArray 正在进行写操作。
    • toData.valid 信号为低,表示 MainPipe 未向 DataArray 发出读取请求。

Meta ECC 校验

将物理地址的标签部分与对应的 Meta 进行 ECC 校验,以确保 Meta 的完整性。

  1. 无 ECC 错误
  • 当 waymask 全为 0(没有命中),则 hit_num 为 0 或 waymask 有一位为 1(一路命中),hit_num 为 1 且 ECC 对比通过(encodeMetaECC(meta) == code)
  • s1_meta_corrupt 为假。
  1. 单路命中的 ECC 错误
  • 当 waymask 有一位为 1(一路命中),ECC 对比失败(encodeMetaECC(meta) != code)
  • s1_data_corrupt(i), io.errors(i).valid, io.errors(i).bits.report_to_beu, io.errors(i).bits.source.data 为 true。
  1. 多路命中

    hit multi-way, must be an ECC failure

  • 当 waymask 有两位及以上为 1(多路命中),视为 ECC 错误。
  • s1_data_corrupt(i), io.errors(i).valid, io.errors(i).bits.report_to_beu, io.errors(i).bits.source.data 为 true。
  1. ECC 功能关闭
  • 当奇偶校验关闭时(ecc_enable 为低),强制清除 s1_meta_corrupt 信号置位。
  • 不管是否发生 ECC 错误,s1_meta_corrupt 都为假。

PMP 检查

  • 将 S1 的物理地址 s1_req_paddr(i) 和指令 TlbCmd.exec 发往 PMP,判断取指是否合法。
  • 防止非法地址,区分普通内存和 MMIO 内存。
  1. 没有异常
    • s1_pmp_exception 为全零,表示没有 PMP 异常。
  2. 通道 0 有 PMP 异常
    • s1_pmp_exception(0) 为真,表示通道 0 有 PMP 异常。
  3. 通道 1 有 PMP 异常
    • s1_pmp_exception(1) 为真,表示通道 1 有 PMP 异常。
  4. 通道 0 和通道 1 都有 PMP 异常
    • s1_pmp_exception(0) 和 s1_pmp_exception(1) 都为真,表示通道 0 和通道 1 都有 PMP 异常。
  5. 没有映射到 MMIO 区域
    • s1_pmp_mmio(0) 和 s1_pmp_mergemmio(1) 都为假,表示没有映射到 MMIO 区域。
  6. 通道 0 映射到了 MMIO 区域
    • s1_pmp_mmio(0) 为真,表示映射到了 MMIO 区域。
  7. 通道 1 映射到了 MMIO 区域
    • s1_pmp_mmio(1) 为真,表示映射到了 MMIO 区域。
  8. 通道 0 和通道 1 都映射到了 MMIO 区域
    • s1_pmp_mmio(0) 和 s1_pmp_mmio(1) 都为真,表示通道 0 和通道 1 都映射到了 MMIO 区域。

异常合并

  • 将 s1_itlbmergeption 与 s1_pmp_exception 合并生成 s1_exception_out。
  • ITLB 异常通常优先于 PMP 异常。merge
  1. 没有异常
    • s1_exception_out 为全零,表示没有异常。
  2. 只有 ITLB 异常
    • s1_exception_out 和 s1_itlb_exception 一致
  3. 只有 PMP 异常
    • s1_exception_out 和 s1_pmp_exception 一致
  4. ITLB 与 PMP 异常同时出现

    itlb has the highest priority, pmp next

    • s1_exception_out 和 s1_itlb_exception 一致

MSHR 匹配和数据选择

  • 检查当前的请求是否与 MSHR 中正在处理的缺失请求匹配。
  • 判断 缓存组索引相同(s1_req_vSetIdx(i) == fromMSHR.bits.vSetIdx) ,物理标签相同 (s1_req_ptags(i) == fromMSHR.bits.blkPaddr);若匹配 MSHR 有效且没有错误(fromMSHR.valid && !fromMSHR.bits.corrupt),则优先使用 MSHR 中的数据
  • 避免重复访问 Data SRAM,提升性能;当 MSHR 中已有重填结果时,可立即命中。
  1. 命中 MSHR
  • MSHR 中已有正确数据时,S1 阶段能直接拿到
  • s1_MSHR_hits(i) 为 true 时,s1_datas(i) 为 s1_bankMSHRHit(i),s1_data_is_from_MSHR(i) 为 true
  1. 未命中 MSHR
  • MSHR 中存放的地址与当前请求不同,那么应该读取 SRAM 的数据
  • s1_MSHR_hits(i) 为 true 时,s1_datas(i) 为 fromData.datas(i),s1_data_is_from_MSHR(i) 为 false
  1. MSHR 数据 corrupt
  • fromMSHR.bits.corrupt = true,那么 MSHR 将不匹配,应该读取 SRAM 的数据
  • s1_datas(i) 为 fromData.datas(i),s1_data_is_from_MSHR(i) 为 false

Data ECC 校验

在 S2 阶段,对从 S1 或 MSHR 获得的数据(如 s2_datas)进行 ECC 校验:

  • 若 ECC 校验失败,则标记 s2_data_corrupt(i) = true。
  • 若数据来自 MSHR,则不重复进行 ECC 校验(或忽略 corrupt)
  1. 无 ECC 错误
  • s2_bank 全部没有损坏,bank 也选对了对应的端口和 bank,数据不来自 MSHR
  • s2_data_corrupt(i) 为 false,没有 ECC 错误。
  1. 单 Bank ECC 错误
  • s2_bank_corrupt(bank) 有一个为 true ,即对应的 bank 有损坏;同时 bank 也选对了对应的端口和 bank,数据不来自 MSHR
  • s2_data_corrupt(i), io.errors(i).valid, io.errors(i).bits.report_to_beu, io.errors(i).bits.source.data 为 true。
  1. 多 Bank ECC 错误
  • s2_bank_corrupt(bank) 有两个或以上为 true,即对应的 bank 有损坏;同时 bank 也选对了对应的端口和 bank,数据不来自 MSHR
  • s2_data_corrupt(i), io.errors(i).valid, io.errors(i).bits.report_to_beu, io.errors(i).bits.source.data 为 true。
  1. ECC 功能关闭
  • 当奇偶校验关闭时(ecc_enable 为低),强制清除 s2_data_corrupt 信号置位。
  • 不管是否发生 ECC 错误,s2_data_corrupt 都为假。

冲刷 MetaArray

Meta 或者 Data ECC 校验错误时,会冲刷 MetaArray,为重取做准备。

  1. 只有 Meta ECC 校验错误

    if is meta corrupt, clear all way (since waymask may be unreliable)

  • 当 s1_meta_corrupt 为真时,MetaArray 的所有路都会被冲刷。
  • toMetaFlush(i).valid 为真,toMetaFlush(i).bits.waymask 对应端口的所有路置位。
  1. 只有 Data ECC 校验错误

    if is data corrupt, only clear the way that has error

  • 当 s2_data_corrupt 为真时,只有对应路会被冲刷。
  • toMetaFlush(i).valid 为真,toMetaFlush(i).bits.waymask 对应端口的对应路置位。
  1. 同时有 Meta ECC 校验错误和 Data ECC 校验错误
  • 处理 Meta ECC 的优先级更高, 将 MetaArray 的所有路冲刷。
  • toMetaFlush(i).valid 为真,toMetaFlush(i).bits.waymask 对应端口的所有路置位。

监控 MSHR 匹配与数据更新

  • 判断是否命中 MSHR
  • 根据 MSHR 是否命中和 s1 阶段是否发射来更新 s2 的数据,s2 的命中状态和 l2 是否损坏
  1. MSHR 命中(匹配且本阶段有效)
  • MSHR 的 vSetIdx / blkPaddr 与 S2 请求一致, fromMSHR.valid 有效,s2_valid 也有效
  • s2_MSHR_match,s2_MSHR_hits 为高,s2_bankMSHRHit 对应 bank 为高
  • s1_fire 无效时,s2_datas 更新为 MSHR 的数据,将 s2_data_is_from_MSHR 对应位置位,s2_hits 置位,清除 s2_data_corrupt,l2 的 corrupt 更新为 fromMSHR.bits.corrupt
  • s1_fire 有效时,s2_datas 为 s1_datas 的数据,将 s2_data_is_from_MSHR 对应位置为 s1 的 s1_data_is_from_MSHR,s2_hits 置为 s1_hits,清除 s2_data_corrupt,l2 的 corrupt 为 false
  1. MSHR 未命中
  • MSHR 的 vSetIdx / blkPaddr 与 S2 请求一致, fromMSHR.valid 有效,s2_valid 也有效,至少有一个未达成
  • s2_MSHR_hits(i) = false,S2 不会更新 s2_datas,继续保持原先 SRAM 数据或进入 Miss 流程。

Miss 请求发送逻辑和合并异常

  • 通过计算 s2_should_fetch(i) 判断是否需要向 MSHR 发送 Miss 请求:
    • 当出现未命中 (!s2_hits(i)) 或 ECC 错误(s2_meta_corrupt(i) || s2_data_corrupt(i)) 时,需要请求重新获取。
    • 若端口存在异常或处于 MMIO 区域,则不发送 Miss 请求。
  • 使用 Arbiter 将多个端口的请求合并后发送至 MSHR。
  • 通过 s2_has_send(i) 避免重复请求。
  • 将 S2 阶段已有的 ITLB/PMP 异常(s2_exception)与 L2 Cache 报告的 s2_l2_corrupt(i)(封装后为 s2_l2_exception(i))进行合并。
  1. 未发生 Miss
  • 当 s2_hits(i) 为高(s2 已经命中),s2 的 meta 和 data 都没有错误,s2 异常,处于 mmio 区域
  • 以上条件至少满足一个时,s2_should_fetch(i) 为低,表示不发送 Miss 请求。
  1. 单口 Miss
  • 当出现未命中 (!s2_hits(i)) 或 ECC 错误(s2_meta_corrupt(i) || s2_data_corrupt(i)),端口不存在异常且未处于 MMIO 区域时,会向 MSHR 发送 Miss 请求。
  • toMSHRArbiter.io.in(i).valid = true ,Arbiter 只发送一条 Miss 请求。
  1. 双口都需要 Miss
  • 同上,但是两个端口都满足 s2_should_fetch 为高的条件。
  • toMSHRArbiter.io.in(0).valid、toMSHRArbiter.io.in(1).valid 均为 true,Arbiter 根据仲裁顺序依次发出请求。
  1. 重复请求屏蔽
  • 当 s1_fire 为高,表示可以进入 s2 阶段,那么 s2 还没有发送 s2_has_send(i) := false.B
  • 如果已经有请求发送了,那么对应的 toMSHRArbiter.io.in(i).fire 为高,表示对应的请求可以发送,s2_has_send(i) := true。
  • 此时再次发送,toMSHRArbiter.io.in(i).valid 为低,表示发送失败。
  1. 仅 ITLB/PMP 异常
  • S1 阶段已记录了 ITLB 或 PMP 异常,L2 corrupt = false。
  • 2_exception_out 仅保留 ITLB/PMP 异常标记,无新增 AF 异常。
  1. 仅 L2 异常
  • S2 阶段 s2_l2_corrupt(i) = true,且无 ITLB/PMP 异常。
  • s2_exception_out(i) 表示 L2 访问错误(AF)。
  1. ITLB + L2 同时出现
  • 同时触发 ITLB 异常和 L2 corrupt。
  • s2_exception_out 优先保留 ITLB 异常类型,不被 L2 覆盖。
  1. s2 阶段取指完成
  • s2_should_fetch 的所有端口都为低,表示需要取指,那么取指完成
  • s2_fetch_finish 为高

响应 IFU

  • 若当前周期 S2 成功发射(s2_fire = true)且数据获取完毕(s2_fetch_finish),则把数据、异常信息、物理地址等打包到 toIFU.bits 输出。
  • 若为双行请求(s2_doubleline = true),也会向 IFU 发送第二路的信息(地址、异常)。
  1. 正常命中并返回
  • 不存在任何异常或 Miss,s2 命中,s2 阶段取指完成,外部的 respStall 停止信号也为低 。
  • toIFU.valid = true,toIFU.bits.data 为正确的 Cacheline 数据,toIFU.bits.exception、pmp_mmio、itlb_pbmt = none。
  1. 异常返回
  • 设置 ITLB、PMP、或 L2 corrupt 异常。
  • toIFU.bits.exception(i) = 对应异常类型,pmp_mmio、itlb_pbmt 根据是否有对应的异常设置为 true。
  1. 跨行取指
  • s2_doubleline = true,同时检查第一路、第二路返回情况。
  • toIFU.bits.doubleline = true。
  • 若第二路正常,toIFU.bits.exception(1) = none;若第二路异常,则 exception(1) 标记相应类型。
  • pmp_mmio、itlb_pbmt 类似。
  1. RespStall
  • 外部 io.respStall = true,导致 S2 阶段无法发射到 IFU。
  • s2_fire = false,toIFU.valid 也不拉高,S2 保持原状态等待下一拍(或直到 respStall 解除)。

L2 Corrupt 报告

  • 当检测到 L2 Cache 返回的 corrupt 标记时(s2_l2_corrupt(i) = true),在 S2 完成发射后额外向外部错误接口 io.errors(i) 报告。
  • 与 Data ECC 或 Meta ECC 不同,L2 corrupt 由 L2 自己报告给 BEU,这里不需要再次报告给 beu。
  1. L2 Corrupt 单路
  • s2 阶段准备完成可以发射(s2_fire 为高),s2_MSHR_hits(0)和 fromMSHR.bits.corrupt 为高
  • s2_l2_corrupt(0) = true,io.errors(0).valid = true,io.errors(0).bits.source.l2 = true。
  1. 双路同时 corrupt
  • 端口 0 和端口 1 都从 L2 corrupt 数据中获取。
  • s2_l2_corrupt 均为 true,发射后分别报告到 io.errors(0) 和 io.errors(1)。

刷新机制

  • io.flush:外部的全局刷新信号,它用于指示整个流水线需要被冲刷(清空)。
  • s0_flush: S0 阶段内部的刷新信号,它由 io.flush 传递而来,用于控制 S0 阶段的刷新操作。
  • s1_flush: S1 阶段内部的刷新信号,它由 io.flush 传递而来,用于控制 S1 阶段的刷新操作。
  • s2_flush: S2 阶段内部的刷新信号,它由 io.flush 传递而来,用于控制 S2 阶段的刷新操作。
  1. 全局刷新
  • io.flush 被激活时,流水线的各个阶段(S0, S1 和 S2)都能正确响应并执行刷新操作。
  • io.flush = true。
  • s0_flush, s1_flush, s2_flush = true。
  1. S0 阶段刷新
  • s0_flush = true。
  • s0_fire = false。
  1. S1 阶段刷新
  • s1_flush = true。
  • s1_valid, s1_fire = false。
  1. S2 阶段刷新
  • s2_flush = true。
  • s2_valid, toMSHRArbiter.io.in(i).valid , s2_fire = false
