Shield-XS Bitmap 硬件设计

• 1: Bitmap Checker
• 2: Bitmap Cache
• 3: Bitmap 与L2TLB交互
• 4: Bitmap接口时序图
• 5: 开销评估

1 - Bitmap Checker

Bitmap Checker硬件模块

Bitmap checker简介

Bitmap checker 的作用是将来自外部（ptw/lptw/hptw）的请求发送至cache，并根据是否命中进行内存访问查权限。最后将cache返回的或者内存访问得到的权限发送回请求源。

此外，bitmap（walker）支持non blocking 特性，每一个请求来源都有FSM负责录入请求进行处理。但是一次只能有一个fsm进行cache访问。

状态机描述

为了保持non blocking，有8个独立的状态机（entries）并行运行。每个 entry 维护独立的状态和数据处理。当有请求进入时，从下到上依次将fsm填满，由于总共就8个请求来源，因此不会出现无空闲fsm可用的情况。

当entry的PA重复时，仅有一个fsm会进行一次查cache 或者访问memory，其余重复fsm项的状态会被部分跳过。重复表示PA的tag位[47:18] 一致。

PA
段	tag	Bitmap offset	Page offset
位	[47:18]	[17:12]	[11:0]

Bitmap checker 模块状态机

状态机状态

状态	说明
state_idle	标明该fsm状态为空，可以录入新请求 当io.req.fire时，切换到新状态 转换条件： io.req.fire → state_addr_check (无重复请求) io.req.fire && to_wait → state_mem_waiting (检测到重复请求在等待) 同时写入重复项的id到fsm io.req.fire && to_mem_out → state_mem_out (重复请求已完成) 同时写入重复项的id到fsm
state_addr_check	进行pmp检查 转换条件： accessFault=true → state_mem_out (检查失败) accessFault=false → state_cache_req (检查通过)
state_cache_req	将cachereq拉高，fire后→ state_cache_resp
state_cache_resp	Cache resp fire后更新： hit=true → state_mem_out (缓存命中) hit=false && cm_to_mem_out → state_mem_out (重复请求已完成) 同时写入重复项的id到fsm hit=false && cm_to_wait → state_mem_waiting (检测到重复请求) 同时写入重复项的id到fsm hit=false → state_mem_req (无重复请求)
state_mem_req	拉高valid 并等待，mem req fire时，将所有重复项目的id跟新为本fsm id，并将所有重复和本机 state 设置为mem wait
state_mem_waiting	Fire时→state_mem_out，并将所有的符合id项目内值全部跟新为mem返回值
state_mem_out	拉高 resp valid ，fire时→ state_idle

接口信号

信号	位宽	描述
Io.mem		内存访问相关信号
io.mem.resp.bits.id	4	memory 响应返回的 ID(需为bitmap编号)
io.mem.resp.bits.value	512	memory 返回的 bitmap 数据块
io.mem.req_mask	20	Memory 请求屏蔽位
io.mem.req.bits.addr	56	memory 请求的 bitmap 数据地址
io.mem.req.bits.id	4	memory 请求的编号(恒定为bitmap编号)
io.mem.req.bits.hptw_bypassed	1	（和bitmap 模块内部无关）
Io.Req		请求信号
io.req.bits.bmppn	27	被检查的物理页号 PPN
io.req.bits.id	4	请求编号，用于标识请求来源（和bitmap 模块内部无关）
io.req.bits.vpn	27	对应虚拟页号VPN，用于唤醒pagecache（和bitmap 模块内部无关）
io.req.bits.level	2	所查询页表的级别信息（0/1/2），用于唤醒pagecache（和bitmap 模块内部无关）
io.req.bits.way_info	8	TLB way 编号用于唤醒pagecache（和bitmap 模块内部无关）
io.req.bits.hptw_bypassed	1	用于唤醒pagecache（和bitmap 模块内部无关）
Io.resp		返回结果
io.resp.bits.cf	1	检查权限是否允许访问
io.resp.bits.cfs	8	相邻8个（3bit地址空间）的权限
io.resp.bits.id	4	响应对应的请求id（和bitmap 模块内部无关）
Io.pmp		Pmp查
io.pmp.req.bits.addr	56	进行PMP检查的物理地址
io.pmp.req.bits.cmd	2	读/写权限请求类型（恒定为读）
io.pmp.req.bits.size	3	请求访问大小（恒定）
io.pmp.resp.ld	1	PMP Load 权限检查结果
io.pmp.resp.mmio	1	PMP MMIO 检查结果
Io.wakeup		Resp时且非hptw bypassed 进行重填pagecache
io.wakeup.bits.setIndex	4	唤醒用的setIndex（和bitmap 模块内部无关）
io.wakeup.bits.tag	4	唤醒tag（VPN高位）（和bitmap 模块内部无关）
io.wakeup.bits.isSp	1	是否为superpage（和bitmap 模块内部无关）
io.wakeup.bits.way_info	8	TLB对应的way 信息（和bitmap 模块内部无关）
io.wakeup.bits.pte_index	6	PTE 在段页表中的索引位置（和bitmap 模块内部无关）
io.wakeup.bits.check_success	1	是否 bitmap 检查通过
Refill
io.refill.bits.data	64	要写入cache 的bitmap 数据
CSR
io_sfence_valid	1	SFENCE 操作有效信号（为高刷新fsm）
io_csr_satp_changed	1	SATP 寄存器变更标志（为高刷新fsm）
io_csr_vsatp_changed	1	VSATP 寄存器变更标志（为高刷新fsm）
io_csr_hgatp_changed	1	HGATP 寄存器变更标志（为高刷新fsm）
io_csr_mbmc_BMA	58	Bitmap 基址寄存器值

2 - Bitmap Cache

Bitmap Cache硬件模块

Bitmap cache简介

Bitmap cache用于缓存 bitmap 数据块以减少 memory 访问延迟，存储最近访问的 bitmap 数据，共16个entry。每个 entry 存储一个 64-bit 数据段。使用plru替换策略。

Bitmap模块结构

Cache 一回合出结果，不需要pipeline。此外，refill也只需要一回合。Refill使用plru进行充填。

Bitmap cache接口

io_req	位宽	Bm 发起请求
io_req_bits_tag	36	Tag for cache lookup ([35:6] = tag)
io_req_bits_order	8	发起请求的Fsm编号
Io resp		返回bm请求
io_resp_bits_hit	1	是否hit cache
io_resp_bits_order	8	发起请求的Fsm编号
io_resp_bits_cfs	8	相邻8个的权限
Io refill		Refill接口，来自bm，bm resp valid时发起重填
io_refill_bits_tag	36	Tag for cache refill ([35:6] = tag)
io_refill_bits_data	64	Data to refill into cache
io_resp_bits_hit	1	是否hit cache
CSR
io_sfence_valid	1	同步刷新请求有效（触发缓存刷新）
io_csr_satp_changed	1	SATP CSR 变更标志（触发缓存刷新）
io_csr_vsatp_changed	1	VSATP CSR 变更标志（触发缓存刷新）
io_csr_hgatp_changed	1	HGATP CSR 变更标志（触发缓存刷新）
io_csr_mbmc_BCLEAR	1	缓存清除信号（触发缓存刷新）

3 - Bitmap 与L2TLB交互

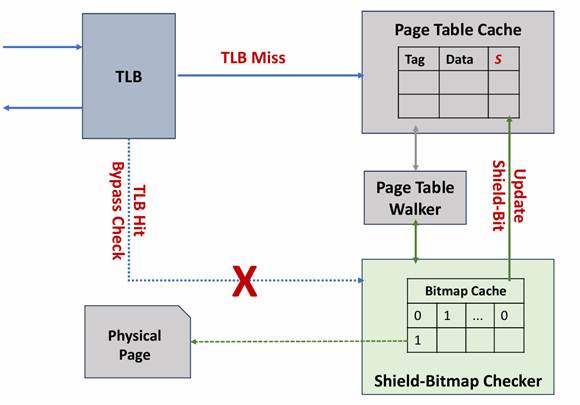

Bitmap 与L2TLB内的交互

Page Cache 与 Bitmap 检测机制的交互

新增信号

发向 PTW 的 bitmap check 信号：用于触发 PTW 进行 bitmap 检测。

发向 HPTW 的 bitmap check 信号：用于触发 HPTW 进行 bitmap 检测。

接收来自 bitmap 的重填信号（bitmap wakeup）：用于接收 bitmap 检测结果并更新缓存。

Bitmap Wakeup接口: refill bitmap

功能描述：当接收到 wake up valid 信号时，将 check_success 结果写入对应的 sp 或 l0 的 cache bitmap reg 中。

工作原理：cache bitmap reg 用于标识缓存项是否通过 bitmap 检测。值为 1 表示已通过检测；值为 0 表示检测未通过或尚未检测。如果发现 PtwCache 命中的表项未通过检测，则触发 Bitmap 检测流程，并通过 bitmap wakeup 更新缓存项。此外，在走表过程中所有bitmap返回的项都会回填page cache。

Ptw/llptw接口:refill data 后第一次伪hit发起bitmap请求

功能描述：当缓存命中且 bitmap valid = 0 时，首次命中不直接返回 L1TLB，而是返回响应请求源并发起 bitmap 请求。

工作原理：使用 is_hptw 判断请求源。请求源在获取 bitmap 权限后，将结果重新填充到 Page Cache 中。

Page Table walker 交互

状态机更新

新增状态：PTW、LLPTW 和 HPTW 的状态机中新增了 state_bitmap_check。

工作流程：在 PTW、LLPTW 和 HPTW 的状态机中，于 state_mem_resp 阶段进行 bitmap 检测，并将 bitmap 检测的使能信号传递给这些部件。如果满足 bitmap 检测条件，则进入 state_bitmap_check 并获取检测结果。如果检测失败，则触发访问故障（Access Fault）并将结果返回。

触发条件

PTW：仅在未开启虚拟化且检测到巨页（hugepage）时进行 bitmap 检测。

LLPTW：仅在请求未开启虚拟化（即进行 VA 到 PA 的地址转换时）进行 bitmap 检测。如果请求通过 HPTW，则 HPTW 已在工作过程中进行了 bitmap 检测。

HPTW：在遍历到最后一级页表时，于 mem_resp 阶段进行 bitmap 检测。

新接口

Req_bitmapcheck 接口：用于在 Page Cache 首次命中时发起 bitmap 检测。仅在 PTW 和 LLPTW 上实现。如果有效，则直接接收一个 PTE 并检查权限。状态机直接跳转到 state_bitmap_check，获取权限后直接返回 pagecache。

Bitmap 接口：用于在 state_bitmap_check 阶段发送 bitmap 请求，并检查权限是否通过。如果检测失败，则触发访问故障。HPTW 和 LLPTW 均具备此接口。

刷新

bitmap 依赖软件辅助刷新，硬件刷新不完整。在刷新前，需依次sfence 和 hfence L1 和L2TLB内所有项目，然后才可以拉高 CSR_MBMC_BCLEAR 进行bitmap cache刷新。

4 - Bitmap接口时序图

Bitmap接口时序图

信号	描述
io_req_ready	8个fsm中有至少一个idle时为高，可以视为常态高
io_req_valid	新请求进入时高，平时为低
io_resp_ready	当请求源（ptw hptw llptw）发送请求，等待返回时会拉高，平时无请求时为低
io_resp_valid	当返回查询结果时拉高，平时为低
io_mem_req_ready	有其它mem请求时（ptw llptw hptw）为低，平时为高
io_mem_req_valid	cache miss时发起mem请求拉高，平时为低
io_mem_resp_valid	mem 返回结果拉高，平时为低
io_cache_req_valid	bimap fsm 发起 cache 请求拉高，平时为低
io_cache_req_ready	常态高
io_cache_resp_valid	io_cache_req_valid下一clk 拉高平时低
io_cache_resp_ready	io_cache_req_valid 下一clk 拉高平时低

5 - 开销评估

开销评估

1. 基本配置

类别	配置项	参数**/**设置
Shield-Bit 配置	有效 Shield-XS 隔离模型	-
	设置 Shield-Bitmap	_
	Shield-Bitmap缓存大小	128 × 8 Bytes
KunminghuV2 配置	TileLink Prototype	-
缓存层级配置	L1 指令/数据缓存大小	64KB
	L1 指令/数据 TLB	48-全关联（Full Association）
	L2 缓存大小	1MB
	L3 缓存大小	16MB

2. SPEC2006 性能数据

SPECInt2006 Simpoint est.@3GHz GEOMEAN 44.62 -> 44.29 (0.72% )

图 9.1 SPEC2006 性能开销

性能开销与DTLB Miss-rate 呈正比。有效的减少 DTLB 和 Shield-bitmap Cache 的miss-rate, 可以进一步提升性能。例如将缓存从 16 项扩展到 128 项，可使 GemsFDTD 的性能开销从 6.51% 降低至 2.36%。

3. 硬件开销

采用7纳米工艺制程，硬件面积开销仅为0.2%。

工艺	子模块前 (单位: μm2)	子模块后 (单位: μm2)	百分比
T7	Memblock.withoutBitmap:462415.887238	Memblock.withBitmap:471410.993566	+1.94524%
T7	L2TLB.withoutBitmap: 41538.554989	L2TLB.withBitmap : 50843.978450	+22.4%

时序违例

模块路径	clock period	clock uncertainty	data arrival time	setup time	slack
bitmap FSM -> bitmap Cache Data Reg	0.333 ns	0.1 ns	0.2724 ns	0.0107 ns	-0.0501 ns
